Cette page est dédiée

Aux Oiseaux Radiocommandés

Réalisés par Michel Laulhère



Cliquer sur la photo pour l'aggrandir



-Gabarits en carton pour la découpe au fil chaud du corps .





1





-Mise en place des gabarits latéraux pour la découpe du corps.







2





-Mise en place des gabarits supérieurs et inférieurs.







3



-Le corps, après découpe avec les dépouilles à conserver pour la suite des opérations.





4



-Une possibilité :la mise en forme du corps avec un disque abrasif.





5



Coupe de la tête après avoir remis le corps dans les dépouilles.





6



Après avoir découpé la tête,utiliser les gabaritsd'aile pour la découpe de l'assise de l'aile.





7





La tête avec le plomb (d'où l'expression "avoir du plomb dans la tête") et le renfort en contre plaqué.







8





-La tête recomposée sur le renfort.Avant collage l'emplacement pour l'accus est creusé.







9



-Pendant le séchage, après entoilage, l'aile est bridée avec des élastiques sur les dépouilles.





10



-La mouette KAIO en vol







11

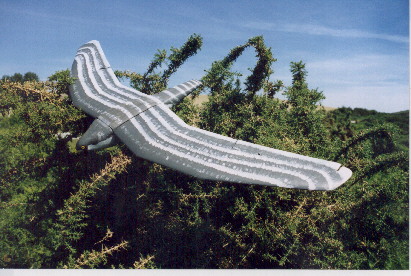

Gros plan sur AZTORE





12









Autre vue .







13



Deux AZTOREs ; L'un décoré , l'autre en phase d'essai avant décoration.





14



Une vue de la volière





15

Deux spécimens d'AZTOREs prèts à s'envoler





16



Gros plan sur la tête montrant le réalisme de l'oiseau.





17



Michèl Laulhère et ses AZTOREs







18



AZTORE en vol





19



Autre vue





20



Autre vue





21



Autre vue





22



Kaio la mouette, en vol





23



Autre vue





24



Le Fauconnier et son rapace





25



Trois Réalisations de M.Laulère: Le faucon Aztore, la Mouette Kaio et un autre petit rapace.





26



La mouette Kaio





27



Youri et son Faucon "Aztore"







Youri et sa mouette "Kaio"





AZTORE et KAIO





Le faucon "Aztore " et la mouette "Kaio" sont munis d'une aile type Horten, évitant l'utilisation d'une dérive.

La stabilité est assurée par la combinaison de la flêche et du vrillage ainsi que de l'évolution des profils (RGB, NACA0012).

Les oiseaux sont réalisés en polystyrène extrudé découpé au fil chaud.

L'aile est renforcée par un bord d'attaque en balsa de 10mm.

L'aile et le corps sont marouflés avec du papier kraft blanc et de la colle à bois blanche , diluée avec de l'eau 50/50.

L'ensemble est décoré avec de la peinture émulsion acrylique.

Le faucon "Aztore" s'est classé second à deux points du premier, lors de la "BIRDAY" 1998 du club des trois pentes de Neuf-Marché.

Sa construction est décrite en détail dans la revue LOOPING N°53 d'Oct-Nov 1998. Le plan ref L86 est disponible à la revue , à l'adresse suivante:

ELT rue du château Tilly 77310 Saint Fargeau.



La construction de la mouette "Kaio" sera décrite dans Looping n°67 Fevrier-Mars 2001 et le plan sera disponible à la revue à l'adresse indiquée ci-dessus.

Caractéristiques techniques:
AZTORE
KAIO
Envergure
156cm
140cm
Longueur
67cm
50cm
Masse
950
480
Surface Alaire
33dm²
18,5dm²
Allongement
7,4
10,6
Charge alaire
29g/dm²
26g./dm²
Profils
RG8-NACA0012
RG8-NACA0012
Radio
2 voies avec Mixage
2 voies avec Mixage





Nous remerçions Michel Laulhère pour les nombreuses photos qu'il a eu la gentillesse de nous confier ainsi que les légendes et explications relatives à la réalisation de ses planeurs avimorphes.Nous lui souhaitons d'augmenter sa volière et de le voir participer aux prochaines rencontres de planeurs avimorphes avec de nouveaux oiseaux.



Pour plus d'informations ou la fourniture d'éléments ou d'oiseaux ready to fly, vous pouvez contacter M.Laulhère par téléphone 0608987630 ou par courrier: Michel Laulhère 5 , Avenue de Vallons 64100 Bayonne.

En vous recommandant de l'OVIRC

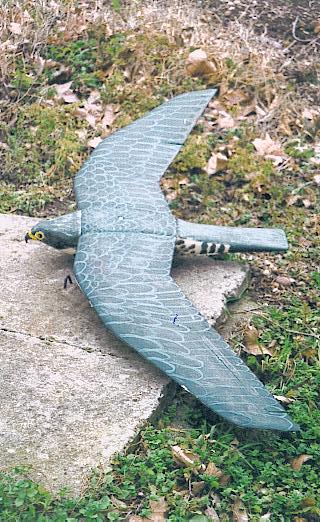

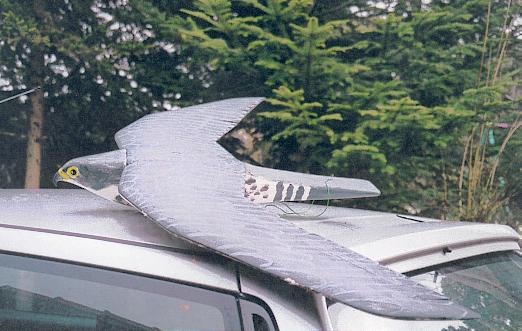

Les oiseaux de Michel Laulhère migrent.Voici ceux de Yannik Enselvin à Toulouse .

Admirez le plumage !!
